EPN 600  Złączki przejściowe

Z gwintem zewnętrznym PG wg DIN 40430 i gwintem metrycznym wg EN 60423. Stosowane wszędzie tam gdzie jest konieczna zmiana gwintu z PG na metryczny. Zakres temperatury od -30 °C do +100 °C.

Stopień ochrony w zależności od łączenia z innymi komponentami.

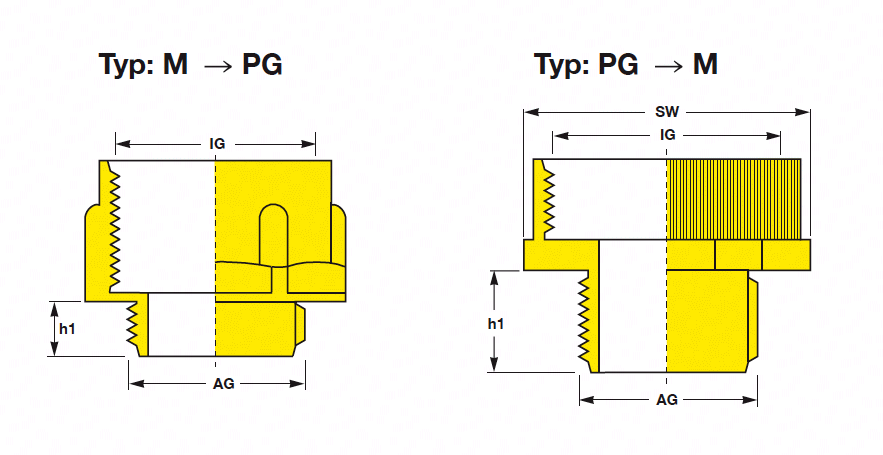

Z zewnętrznego gwintu metrycznego na wewnętrzny gwint PG i z zewnętrznego gwintu PG na wewnętrzny gwint metryczny.

Materiał   :   Poliamid PA 6 wzmocniony włóknem szklanym
Kolor   :   jasnoszary RAL 7035


Złączki przejściowe


Gwint zewnętrzny
AG
Gwint wewnętrzny
IG
Rozwartość
klucza
S
Długość
gwintu
h1
Nr artykułu Zaznacz
M 12 PG 9 SW 19 11.0   EPN 600/ M 12 - PG 9
M 16 PG 9 SW 19 11.0   EPN 600/ M 16 - PG 9
M 20 PG 11 SW 22 11.0   EPN 600/ M 20 - PG 11
M 20 PG 13.5 SW 24 11.0   EPN 600/ M 20 - PG 13.5
M 20 PG 16 SW 27 11.0   EPN 600/ M 20 - PG 16
M 25 PG 16 SW 27 11.0   EPN 600/ M 25 - PG 16
M 25 PG 21 SW 33 11.0   EPN 600/ M 25 - PG 21
M 32 PG 29 SW 42 11.0   EPN 600/ M 32 - PG 29
M 40 PG 29 SW 42 11.0   EPN 600/ M 40 - PG 29
M 50 PG 36 SW 53 11.0   EPN 600/ M 50 - PG 36
M 50 PG 42 SW 60 11.0   EPN 600/ M 50 - PG 42
M 63 PG 48 SW 65 11.0   EPN 600/ M 63 - PG 48
PG 7 M 12 SW 15 8.0   EPN 600/ PG 7 - M 12
PG 7 M 16 SW 20 8.0   EPN 600/ PG 7 - M 16
PG 9 M 12 SW 19 8.0   EPN 600/ PG 9 - M 12
PG 9 M 16 SW 20 8.0   EPN 600/ PG 9 - M 16
PG 9 M 20 SW 24 8.0   EPN 600/ PG 9 - M 20
PG 11 M 16 SW 22 8.0   EPN 600/ PG 11 - M 16
PG 11 M 20 SW 24 8.0   EPN 600/ PG 11 - M 20
PG 13.5 M 16 SW 24 9.0   EPN 600/ PG 13.5 - M 16
PG 13.5 M 20 SW 24 9.0   EPN 600/ PG 13.5 - M 20
PG 13.5 M 25 SW 30 9.0   EPN 600/ PG 13.5 - M 25
PG 16 M 20 SW 27 10.0   EPN 600/ PG 16 - M 20
PG 16 M 25 SW 30 10.0   EPN 600/ PG 16 - M 25
PG 21 M 25 SW 33 11.0   EPN 600/ PG 21 - M 25
PG 21 M 32 SW 37 11.0   EPN 600/ PG 21 - M 32
PG 29 M 32 SW 42 11.0   EPN 600/ PG 29 - M 32
PG 29 M 40 SW 45 11.0   EPN 600/ PG 29 - M 40

Wszystkie wymiary podane są w mm. Inne wymiary na zapytanie. Zmiany techniczne zastrzeżone.
