EP 306 Osłony kołnierzy

Zabezpieczają przylgę kołnierza, lecz otwory na śruby pozostają niezabezpieczone.

Szybki i łatwy montaż dzięki elastycznym lamelkom dopasowującym się do rozmiaru otworu.

Przeznaczone dla kołnierzy wg norm DIN EN 12351, DIN 2501, ANSI B 16.5, ASME B 16.5, BS 4505, BS 1560.

Zakres średnic od DN 15 do DN 300 (dodatkowe wymiary są dostępne na życzenie klienta).

Kolor: żółty

Materiał: LLD-PE

Osłony kołnierzy

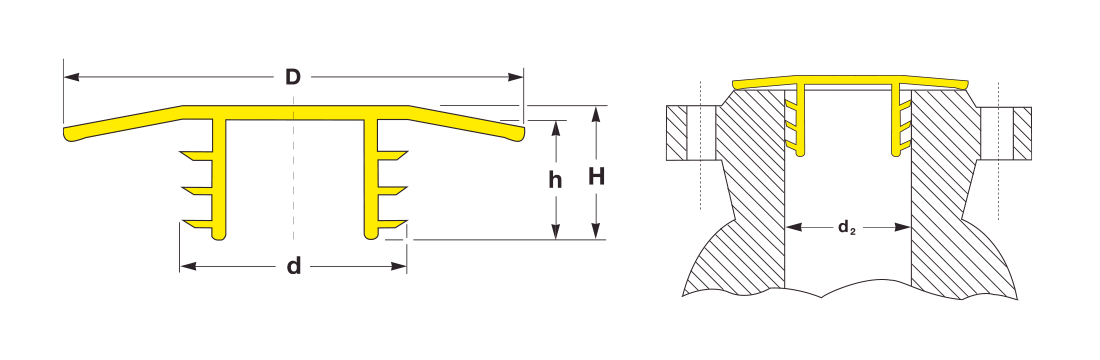

DIM	DIN	d₂ min	d₂ max	d	D	H	h	blaszki	Nr artykułu
.1/2"	DN 15	11.0	18.5	18.5	44.8	16.0	15.0	3	EP 306 / DN 15
.3/4"	DN 20	16.0	23.0	24.0	58.0	16.0	15.0	3	EP 306 / DN 20
1."	DN 25	21.0	29.0	30.0	70.0	19.0	18.0	3	EP 306 / DN 25
1.1/4"	DN 32	30.0	37.0	39.0	78.0	29.0	28.0	3	EP 306 / DN 32
1.1/2"	DN 40	37.0	43.0	45.0	88.0	29.0	28.0	3	EP 306 / DN 40
2."	DN 50	43.0	54.0	55.5	102.1	20.1	18.5	2	EP 306 / DN 50
2.1/2"	DN 65	61.0	71.0	72.5	122.0	33.5	33.0	3	EP 306 / DN 65
3."	DN 80	74.0	83.0	85.0	138.0	34.0	33.0	3	EP 306 / DN 80
4."	DN 100	80.0	110.0	112.0	162.0	34.5	35.0	2	EP 306 / DN 100
5."	DN 125	100.0	135.0	137.5	189.0	34.8	35.0	2	EP 306 / DN 125
6."	DN 150	130.0	167.0	172.0	215.0	36.4	35.0	2	EP 306 / DN 150
8."	DN 200	180.0	216.0	217.2	270.0	45.1	43.1	2	EP 306 / DN 200
10."	DN 250	232.0	267.0	270.9	345.0	45.1	43.1	2	EP 306 / DN 250
12."	DN 300	285.0	316.0	325.0	408.0	45.1	43.1	3	EP 306 / DN 300

Wszystkie wymiary podane są w mm. Inne wymiary na zapytanie. Zmiany techniczne zastrzeżone.
